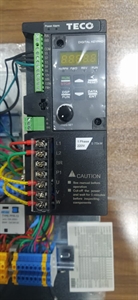

معرفی اینورتر تکو TECO S310

.

.

اینورتر تکفاز تکو S310-201-H1E توان 0.75 کیلووات

.

.

اینورتر تکفاز تکو S310-201-H1E با توان 0.75 کیلووات و ورودی 220 ولت یکی از بی نظیرترین محصولات کمپانی تکو است که علاوه بر تکنولوژی روز دنیا، دارای قیمتی کاملا رقابتی و اقتصادی است. این نوع اینورتر به جهت کوچک بودن در نوع خود مناسب ترین نوع کنترل دوراز لحاظ اقتصادی است. چنانچه به دنبال کنترل دوری هستید که هم از لحاظ کیفی و هم از لحاظ قیمت مناسب باشد پیشنهاد ما به شما اینورتر تکو سری S310 است. اینورتر تکو دارای ولوم کنترل دور الکتروموتور روی پنل اینورتر بوده و ترمینال هایی مجزا جهت نصب کابل های فرمان و قدرت دارد. سری S310 (E) تکو مشخصاتی دقیقا شبیه مدل D دارد با این تفاوت که با حذف پایه های S3 تا S5 مدلی اقتصادی تر ایجاد گردیده است. از این اینورتر برای استفاده در کاربرد های سبک از جمله صنایع بسته بندی، صنایع پخت، اسپیندل موتور، نوار نقاله، ماشین بافندگی، ماشین آلات طلا و فن استفاده می شود.

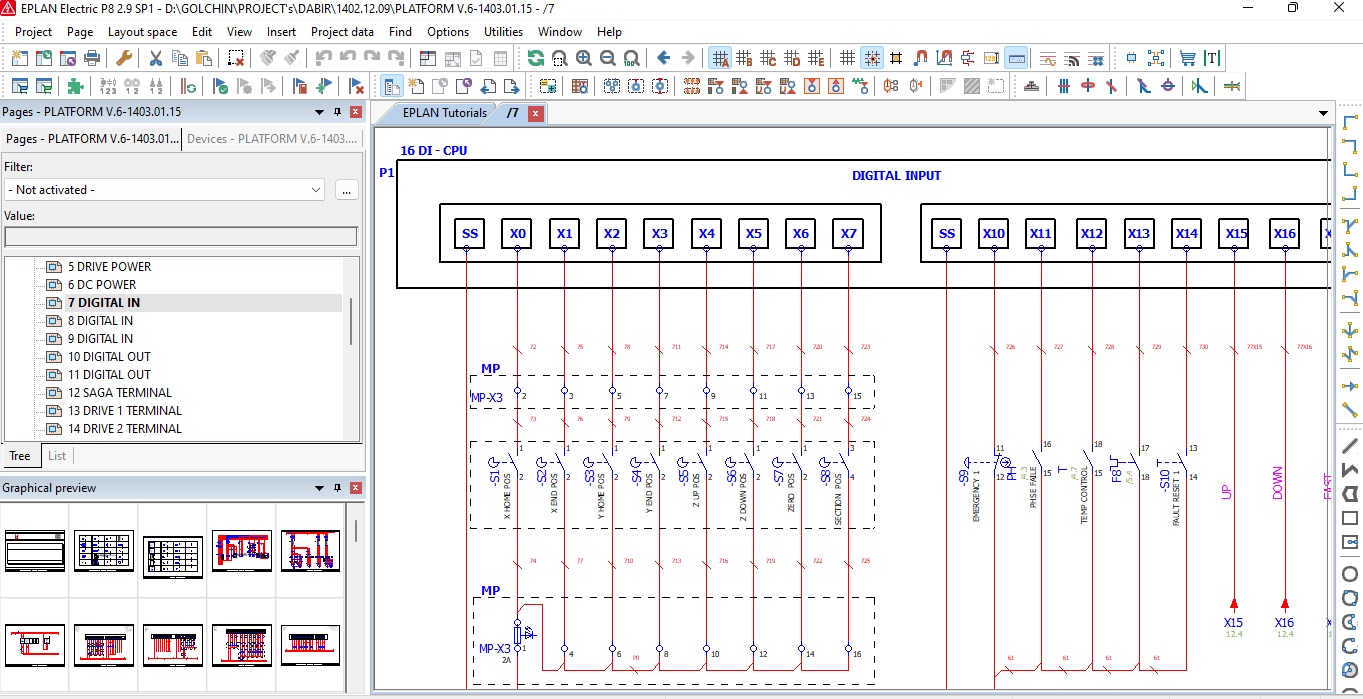

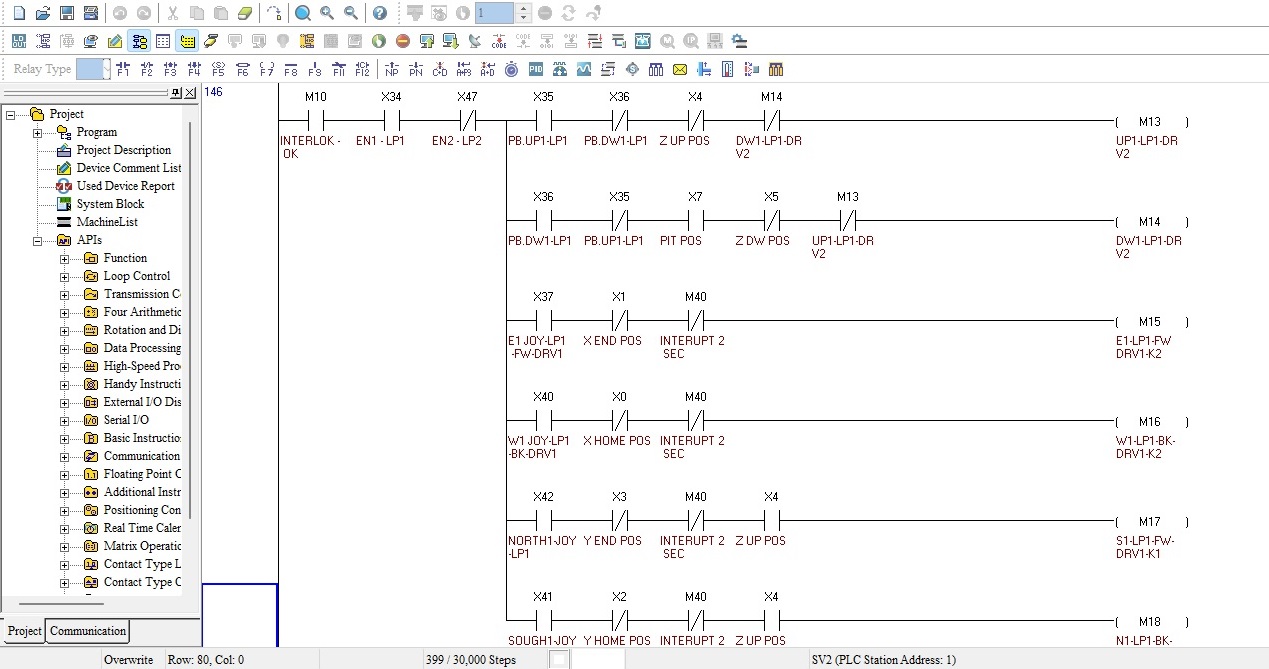

طراحی، برنامه نویسی و اجرای ماشین تعمیرات کوره (پلت فرم)

کلینیک برق و اتوماسیون گلچین آمادگی خود را جهت اجرای کلیه پروژه های صنعتی و ساخت ماشین آلات اعلام میدارد.

.

.

.

.

.

.

.

.

.

.

.

.

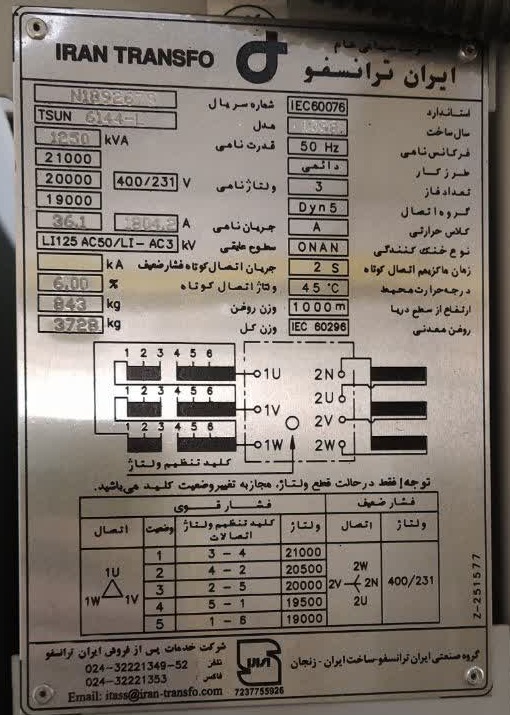

پلاک ترانسهای توزیع

.

معنی و مفهوم کد های ترانسهای توزیع:

.

LTSUN: ترانسفوماتور توزیع کم تلفات

.

TSUN: ترانسفوماتور توزیع نرمال ( پر تلفات )

.

THUN: ترانسفورماتور هرمتیک نرمال

.

TGUN: ترانسفورماتور خشک

.

ESUN: ترانسفورماتور خشک

.

.

.

.ترانسفورماتور توزیع نرمال، با ظرفیت 1250KVA و ولتاژ 20KV /0.4KV

.

تصويب ­نامه حريم خطوط هوايي نتقال و توزيع نيروي برق

تصويب­ نامه حريم خطوط هوايي انتقال و توزيع نيروي برق به شماره 12727/ت50732 مورخ 6/2/96 هيات وزيران:

.

ماده1- در اين تصويب­نامه اصطلاحات زير در معاني مشروح به­ کار مي­ روند:

.

الف) خط برق: مجموعه­اي از تجهيزات و متعلقات نظير پايه، دکل، هادي، مقره وکابل که به ­منظور انتقال و توزيع نيروي برق مورد استفاده قرار مي­ گيرد.

.

ب)محورخط: خط فرضي رابط بين مرکز پايه ­ها درطول خطوط هوايي و در کابل­هاي زميني و زير سطح آب در طول خط.

.

ج)مسير خط: نواري در طول خطوط برق، که در خطوط هوايي حاصل از تصوير هادي­هاي جانبي خط بر روي زمين و در کابل­هاي زميني و زير سطح آب منطبق با عرض مستحدثه مربوطه است.

.

د)حريم: حريم خطوط نيروي برق به دو نوع زميني و هوايي تقسيم مي­شود:

.

1- حريم زميني: دو نوار در طرفين مسير خط و متصل به آن از سطح زمين که عرض هريک از اين دو نوار در اين تصويب­نامه تعيين شده است.

.

2.حريم هوايي: نقاطي در هوا درامتداد هادي و به شکل مستطيل، ناشي از اعمال حريم­هاي افقي و عمودي به ­شرح زير که هادي جريان برق در مرکز آن قرار مي­گيرد:

.

1-2 حريم عمودي: فاصله عمودي در هوا ازطرفين هادي جريان برق در راستاي قایم که در اين تصويب­نامه تعيين شده است.

2-2- حريم افقي: فاصله افقي در هوا از طرفين هادي جريان برق در راستاي افق که در اين تصويب­نامه تعيين شده است.

.

هـ- رديف ولتاژ: ولتاژ اسمي خطوط نيروي برق

.

و- خط فشار ضعيف V<1000 V: خطي که داراي ولتاژ کمتر از يک هزار ولت است.

.

ز- خط فشارمتوسط 1000V<= V < 63 KV: خطي که داراي ولتاژ يک هزار ولت تا شصت و سه هزار ولت است.

.

ح – خط فشارقوي V>= 63KV: خطي که داري ولتاژ شصت وسه هزار ولت و بالاتر است.

.

ماده 2- حريم خطوط هوايي برق با توجه به رديف ولتاژهاي مختلف به­شرح زير تعيين مي­شود:

.

1- حريم خطوط هوايي فشارضعيف: حريم خطوط نيروي برق کمتر از يک هزار ولت، به­صورت زميني بوده که حداکثر آن (1.3) متر میباشد.

..

تبصره: مطابق ابلاغيه شماره 95/49493/30/100 مورخ 1/12/95 وزارت نيرو و نظر به اختيارات حاصل از تبصره بندهاي 1 و 2 ماده 2 تصويب‌نامه خطوط هوايي انتقال و توزيع نيروي برق شماره‌ 12727/ت50732ه‍ مورخ 6/2/94 هيات محترم وزيران، حداقل ميزان حريم‌هاي زميني و هوايي خطوط توزيع فشار ضعيف به شرح زير مي­باشد:

.

الف - حريم زميني خطوط فشار ضعيف 1.3 متر مي‌باشد لکن مديريت توزيع برق شهرستان­ها مي‌توانند بر اساس توجيهات فني و شرايط مقرر در اين بخشنامه با حفظ حق دسترسي به خط و کمال انتفاع از آن و با رعايت استانداردها و ضوابط فني ابلاغ شده، با تاييد مدير عامل يا نماينده وي (معاونت بهره ­برداري و ديسپاچينگ)، حسب مورد حريم‌هاي جدول ذيل را جايگزين نمايند:

.

.

.

ب- کابل اتصال خطوط هوايي برق به محل لوازم اندازه‌گيري مشترکين (کابل سرويس هوايي) به شرط حفظ حق دسترسي به خط برق و رعايت استانداردها و ضوابط فني ابلاغ شده، حريم ندارد.

.

ج- شرکت برق، در مورد خطوطي که در مجاورت ساير خطوط برق احداث مي‌نمايد و نيز تاسيسات و تجهيزاتي که روي پايه‌ها يا در مجاورت خطوط برق خود نصب مي‌نمايد، به شرط رعايت استانداردها و ضوابط فني ابلاغ شده، ملزم به رعايت حريم متقابل (حريم خط برق نسبت به خطوط يا تاسيسات و تجهيزات خطوط برق مجاور) نمي‌باشد.

.

د- منظور از دسترسي عرفي به خط برق در اين بخشنامه، مواردي نظير مستحدثات داراي پنجره يا درب بازشو به سمت خطوط برق، بالکن يا پيش‌آمدگي، و يا دسترسي از طريق پشت بام، ديوار و نردبان ثابت است؛ که فاصله افقي و عمودي لبه‌ي انتهايي آن‌ها از خطوط برق به ترتيب کمتر از 1.25 و 2.5 متر باشد.

.

ه- تاسيسات و تجهيزات موقت جهت کار در مجاورت حريم خطوط برق شامل داربست و بالابر و نظاير آن مشمول اين بخشنامه نبوده و در اين خصوص، کسب مجوز‌ قبلي از شرکت برق ضروري است.

.

2- حريم خطوط هوايي فشارمتوسط:

.

الف) حريم خطوط نيروي برق رديف ولتاژ يک هزار تا بيست هزار ولت به­صورت زميني بوده که حداکثر (2.10) مترمي­باشد.

.

ب) حريم خطوط نيروي برق رديف ولتاژ سي و سه هزار ولت به­صورت زميني بوده که حداکثر آن (3.5) متر مي­باشد.

.

تبصره- حداقل ميزان حريم در خطوط فشارضعيف و متوسط موضوع بندهاي (1) و(2) و يا جايگزيني حريم هوايي به­جاي حريم زميني حداکثر تامقادير مندرج در بندهاي مذکور با شرط وجود حق دسترسي به خطوط برق و کمال انتفاع ازآن، براساس نوع هادي، ضوابط فني ابلاغي وزارت نيرو، عوارض طبيعي، موقعيت محلي و ساير شرايط مطابق نظر وزير نيرو تعيين مي­شود.

.

براساس نامه شماره247/70101/94 مورخه 30/02/94 جنا ب آقاي دکتر علي نظري منتظر مدير کل دفتر حقوقي و پاسخگويي به شکايات، اعمال حريم هوايي تا پيش از صدور بخشنامه وزارت محترم نيرو، ممنوع مي­باشد.

.

3-حريم خطوط هوايي فشارقوي:­

.

الف)حريم خطوط نيروي برق رديف ولتاژ شصت و سه هزارولت به ­صورت زميني و برابر (8) متر مي­باشد.

.

ب) حريم خطوط نيروي برق رديف ولتاژ يکصد و سي هزارولت به صورت زميني و برابر (9) متر مي­باشد.

.

ج) حريم خطوط نيروي برق رديف ولتاژ دويست و سي هزار ولت به صورت زميني و برابر (11.9) متر مي­باشد.

.

د) حريم خطوط نيروي برق رديف ولتاژ چهارصد هزارولت به­صورت زميني و برابر (14) متر مي­باشد.

.

هـ ) حريم خطوط نيروي برق رديف ولتاژ هفتصد و شصت و پنج هزارولت به­صورت زميني و برابر (25) متر مي­باشد.

.

تبصره- وزارت نيرو مي­تواند در داخل و خارج از محدوده شهرها به­صورت کلي يا موردي بر اساس ضوابط فني ابلاغي آن وزارت موقعيت محلي و ساير شرايط و به شرط اطمينان از استقامت خط حريم هوايي را به­شرح زير اعمال نمايد؛ دراين­صورت سي درصد (30%) از حريم­هاي زميني بند (3) لازم­الاجرا مي­باشد:

.

1- درخطوط نيروي برق رديف ولتاژ شصت و سه هزار ولت حريم افقي (3) متر و حريم عمودي (6) متر مي­باشد.

2- در خطوط نيروي برق رديف ولتاژ يکصد و سي هزار ولت حريم افقي (4.5) متر و حريم عمودي (7) متر مي­باشد.

3- درخطوط نيروي برق رديف ولتاژ دويست و سي هزار ولت حريم افقي (6.5) متر و حريم عمودي (8) متر مي­باشد.

4- در خطوط نيروي برق رديف ولتاژ چهارصد هزار ولت حريم افقي (9) متر و حريم عمودي (10) متر مي­باشد.

5- در خطوط نيروي برق رديف ولتاژ هفتصد و شصت و پنج هزار ولت حريم افقي (20) متر و حريم عمودي (15) متر مي­باشد.

استاندارد تعیین رنگ لوله ها و مایعات داخل مخازن

استاندارد تعیین رنگ لوله ها و مایعات داخل مخازن
استاندارد BS 1710

در استاندارد BS 1710 از دو کد رنگ برای شناسایی محتوای لوله و میزان خطر آن استفاده می شود. رنگ پایه که برای نشان دادن محتوای لوله به کار می رود و رنگ های ایمنی که به صورت نوارهایی به همراه کد رنگ پایه به کار برده می شوند.

البته علاوه بر کد رنگ ها، اطلاعات اضافی در خصوص ماهیت محتویات لوله به کمک سیستم های جداگانه یا ترکیبی نیز ارائه می شود. این اطلاعات شامل موارد زیر است:

نام کامل

نام مخفف

نماد شیمیایی و

نوارهای رنگی یا کدهای تشخیص مناسب

.

.

.

.
