معنی و مفهوم کد های ترانسهای توزیع:
.
LTSUN: ترانسفوماتور توزیع کم تلفات
.
TSUN: ترانسفوماتور توزیع نرمال ( پر تلفات )
.
THUN: ترانسفورماتور هرمتیک نرمال
.
TGUN: ترانسفورماتور خشک
.
ESUN: ترانسفورماتور خشک
.
.
.
.ترانسفورماتور توزیع نرمال، با ظرفیت 1250KVA و ولتاژ 20KV /0.4KV
.
.
ماده1- در اين تصويبنامه اصطلاحات زير در معاني مشروح به کار مي روند:
.
الف) خط برق: مجموعهاي از تجهيزات و متعلقات نظير پايه، دکل، هادي، مقره وکابل که به منظور انتقال و توزيع نيروي برق مورد استفاده قرار مي گيرد.
.
ب)محورخط: خط فرضي رابط بين مرکز پايه ها درطول خطوط هوايي و در کابلهاي زميني و زير سطح آب در طول خط.
.
ج)مسير خط: نواري در طول خطوط برق، که در خطوط هوايي حاصل از تصوير هاديهاي جانبي خط بر روي زمين و در کابلهاي زميني و زير سطح آب منطبق با عرض مستحدثه مربوطه است.
.
د)حريم: حريم خطوط نيروي برق به دو نوع زميني و هوايي تقسيم ميشود:
.
1- حريم زميني: دو نوار در طرفين مسير خط و متصل به آن از سطح زمين که عرض هريک از اين دو نوار در اين تصويبنامه تعيين شده است.
.
2.حريم هوايي: نقاطي در هوا درامتداد هادي و به شکل مستطيل، ناشي از اعمال حريمهاي افقي و عمودي به شرح زير که هادي جريان برق در مرکز آن قرار ميگيرد:
.
1-2 حريم عمودي: فاصله عمودي در هوا ازطرفين هادي جريان برق در راستاي قایم که در اين تصويبنامه تعيين شده است.
2-2- حريم افقي: فاصله افقي در هوا از طرفين هادي جريان برق در راستاي افق که در اين تصويبنامه تعيين شده است.
.
هـ- رديف ولتاژ: ولتاژ اسمي خطوط نيروي برق
.
و- خط فشار ضعيف V<1000 V: خطي که داراي ولتاژ کمتر از يک هزار ولت است.
.
ز- خط فشارمتوسط 1000V<= V < 63 KV: خطي که داراي ولتاژ يک هزار ولت تا شصت و سه هزار ولت است.
.
ح – خط فشارقوي V>= 63KV: خطي که داري ولتاژ شصت وسه هزار ولت و بالاتر است.
.
ماده 2- حريم خطوط هوايي برق با توجه به رديف ولتاژهاي مختلف بهشرح زير تعيين ميشود:
.
1- حريم خطوط هوايي فشارضعيف: حريم خطوط نيروي برق کمتر از يک هزار ولت، بهصورت زميني بوده که حداکثر آن (1.3) متر میباشد.
..
تبصره: مطابق ابلاغيه شماره 95/49493/30/100 مورخ 1/12/95 وزارت نيرو و نظر به اختيارات حاصل از تبصره بندهاي 1 و 2 ماده 2 تصويبنامه خطوط هوايي انتقال و توزيع نيروي برق شماره 12727/ت50732ه مورخ 6/2/94 هيات محترم وزيران، حداقل ميزان حريمهاي زميني و هوايي خطوط توزيع فشار ضعيف به شرح زير ميباشد:
.
الف - حريم زميني خطوط فشار ضعيف 1.3 متر ميباشد لکن مديريت توزيع برق شهرستانها ميتوانند بر اساس توجيهات فني و شرايط مقرر در اين بخشنامه با حفظ حق دسترسي به خط و کمال انتفاع از آن و با رعايت استانداردها و ضوابط فني ابلاغ شده، با تاييد مدير عامل يا نماينده وي (معاونت بهره برداري و ديسپاچينگ)، حسب مورد حريمهاي جدول ذيل را جايگزين نمايند:
.
رديف | موقعيت محلي و نوع هادي | ميزان حريم زميني(متر) | ميزان حريم هوايي(متر) | |
افقي | عمودي | |||
1 | خطوط برق با سيم لخت در مجاورت اعيان و مستحدثات بدون قابليت دسترسي عرفي به خط | 0.7 |
|
|
2 | خطوط برق با سيم لخت در مجاورت علایم راهنما، آنتن، کيوسک تلفن، چراغ روشنايي خيابان، تابلوي تبليغاتي و پايه پرچم و نظاير آنها با ويژگي غيرموقت |
| 0.9 | 1.3 |
3 | خطوط برق با کابل خودنگهدار در مجاورت اعيان و مستحدثات با قابليت دسترسي عرفي به خط |
| 0.9 | 1.3 |
4 | خطوط برق با کابل خودنگهدار در مجاورت اعيان و مستحدثات بدون قابليت دسترسي عرفي به خط |
| 0.5 | 0.9 |
5 | خطوط برق با کابل خودنگهدار در مجاورت علایم راهنما، آنتن، کيوسک تلفن، چراغ روشنايي خيابان، تابلوي تبليغاتي، پايه پرچم و نظاير آنها با ويژگي غيرموقت |
| 0.5 | 0.5 |
6 | خطوط برق با کابل خودنگهدار ديواري، منصوب بر اعيان و مستحدثات |
| 0.05 | 0.05 |
.
.
ب- کابل اتصال خطوط هوايي برق به محل لوازم اندازهگيري مشترکين (کابل سرويس هوايي) به شرط حفظ حق دسترسي به خط برق و رعايت استانداردها و ضوابط فني ابلاغ شده، حريم ندارد.
.
ج- شرکت برق، در مورد خطوطي که در مجاورت ساير خطوط برق احداث مينمايد و نيز تاسيسات و تجهيزاتي که روي پايهها يا در مجاورت خطوط برق خود نصب مينمايد، به شرط رعايت استانداردها و ضوابط فني ابلاغ شده، ملزم به رعايت حريم متقابل (حريم خط برق نسبت به خطوط يا تاسيسات و تجهيزات خطوط برق مجاور) نميباشد.
.
د- منظور از دسترسي عرفي به خط برق در اين بخشنامه، مواردي نظير مستحدثات داراي پنجره يا درب بازشو به سمت خطوط برق، بالکن يا پيشآمدگي، و يا دسترسي از طريق پشت بام، ديوار و نردبان ثابت است؛ که فاصله افقي و عمودي لبهي انتهايي آنها از خطوط برق به ترتيب کمتر از 1.25 و 2.5 متر باشد.
.
ه- تاسيسات و تجهيزات موقت جهت کار در مجاورت حريم خطوط برق شامل داربست و بالابر و نظاير آن مشمول اين بخشنامه نبوده و در اين خصوص، کسب مجوز قبلي از شرکت برق ضروري است.
.
2- حريم خطوط هوايي فشارمتوسط:
.
الف) حريم خطوط نيروي برق رديف ولتاژ يک هزار تا بيست هزار ولت بهصورت زميني بوده که حداکثر (2.10) مترميباشد.
.
ب) حريم خطوط نيروي برق رديف ولتاژ سي و سه هزار ولت بهصورت زميني بوده که حداکثر آن (3.5) متر ميباشد.
.
تبصره- حداقل ميزان حريم در خطوط فشارضعيف و متوسط موضوع بندهاي (1) و(2) و يا جايگزيني حريم هوايي بهجاي حريم زميني حداکثر تامقادير مندرج در بندهاي مذکور با شرط وجود حق دسترسي به خطوط برق و کمال انتفاع ازآن، براساس نوع هادي، ضوابط فني ابلاغي وزارت نيرو، عوارض طبيعي، موقعيت محلي و ساير شرايط مطابق نظر وزير نيرو تعيين ميشود.
.
براساس نامه شماره247/70101/94 مورخه 30/02/94 جنا ب آقاي دکتر علي نظري منتظر مدير کل دفتر حقوقي و پاسخگويي به شکايات، اعمال حريم هوايي تا پيش از صدور بخشنامه وزارت محترم نيرو، ممنوع ميباشد.
.
3-حريم خطوط هوايي فشارقوي:
.
الف)حريم خطوط نيروي برق رديف ولتاژ شصت و سه هزارولت به صورت زميني و برابر (8) متر ميباشد.
.
ب) حريم خطوط نيروي برق رديف ولتاژ يکصد و سي هزارولت به صورت زميني و برابر (9) متر ميباشد.
.
ج) حريم خطوط نيروي برق رديف ولتاژ دويست و سي هزار ولت به صورت زميني و برابر (11.9) متر ميباشد.
.
د) حريم خطوط نيروي برق رديف ولتاژ چهارصد هزارولت بهصورت زميني و برابر (14) متر ميباشد.
.
هـ ) حريم خطوط نيروي برق رديف ولتاژ هفتصد و شصت و پنج هزارولت بهصورت زميني و برابر (25) متر ميباشد.
.
تبصره- وزارت نيرو ميتواند در داخل و خارج از محدوده شهرها بهصورت کلي يا موردي بر اساس ضوابط فني ابلاغي آن وزارت موقعيت محلي و ساير شرايط و به شرط اطمينان از استقامت خط حريم هوايي را بهشرح زير اعمال نمايد؛ دراينصورت سي درصد (30%) از حريمهاي زميني بند (3) لازمالاجرا ميباشد:
.
1- درخطوط نيروي برق رديف ولتاژ شصت و سه هزار ولت حريم افقي (3) متر و حريم عمودي (6) متر ميباشد.
2- در خطوط نيروي برق رديف ولتاژ يکصد و سي هزار ولت حريم افقي (4.5) متر و حريم عمودي (7) متر ميباشد.
3- درخطوط نيروي برق رديف ولتاژ دويست و سي هزار ولت حريم افقي (6.5) متر و حريم عمودي (8) متر ميباشد.
4- در خطوط نيروي برق رديف ولتاژ چهارصد هزار ولت حريم افقي (9) متر و حريم عمودي (10) متر ميباشد.
5- در خطوط نيروي برق رديف ولتاژ هفتصد و شصت و پنج هزار ولت حريم افقي (20) متر و حريم عمودي (15) متر ميباشد.
.

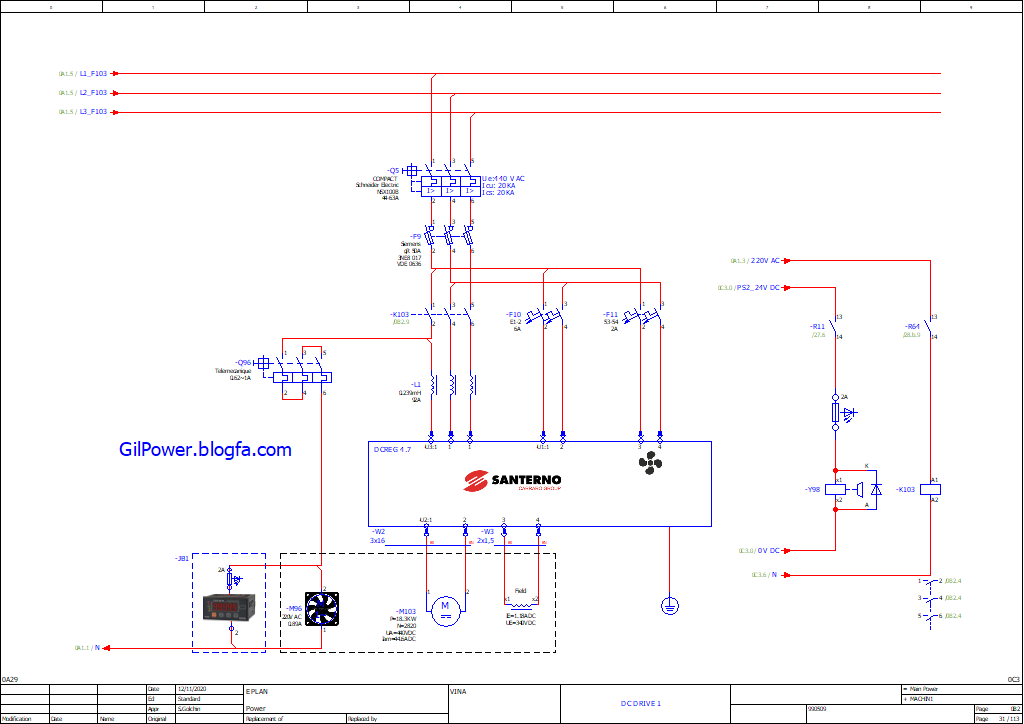

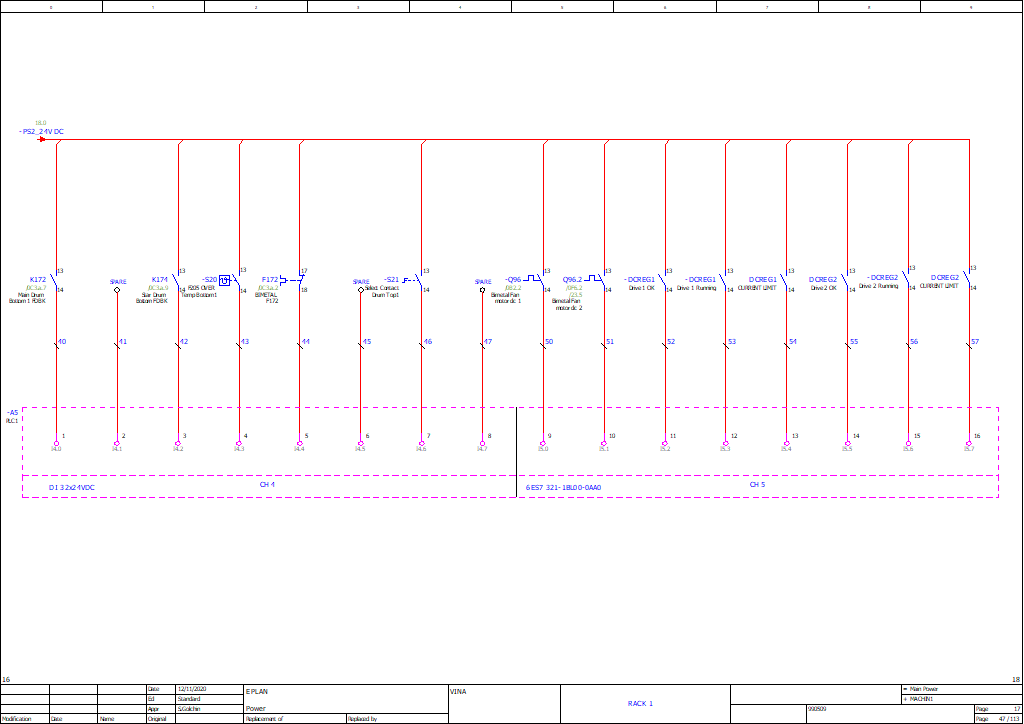

تنوع برنامه های نقشه کشی در زمینه برق و الکترونیک بسیار زیاد است. شرکت آلمانی Eplan توانسته با طراحی راهکارهای جدید و هوشمند سازی و همچنین حذف بخش های اضافه موجود در نرم افزار، خود را به عنوان یکی از بهترین نرم افزارهای نقشه کشی در زمینه برق و نقشه کشی مسیر راه ها، در زمینه صنعت و تولید انواع نقشه ها استفاده می شود. شرکت Eplan با تولید انواع نرم افزار ها به عناوین مختلف توانسته است، انواع نرم افزارهای کاربردی چون Eplan PropPlane، Eplan Electric و Eplan Fluid توانسته هر کدام با کاربردهای متفاوت در صنایع مختلف دارای کاربردهای فراوانی باشد.
.
به جهت کارآیی بالای این نرم افزار برای تمامی مهندسان برق واجب است که آشنایی با این نرم افزار داشته باشند.
.
.
.

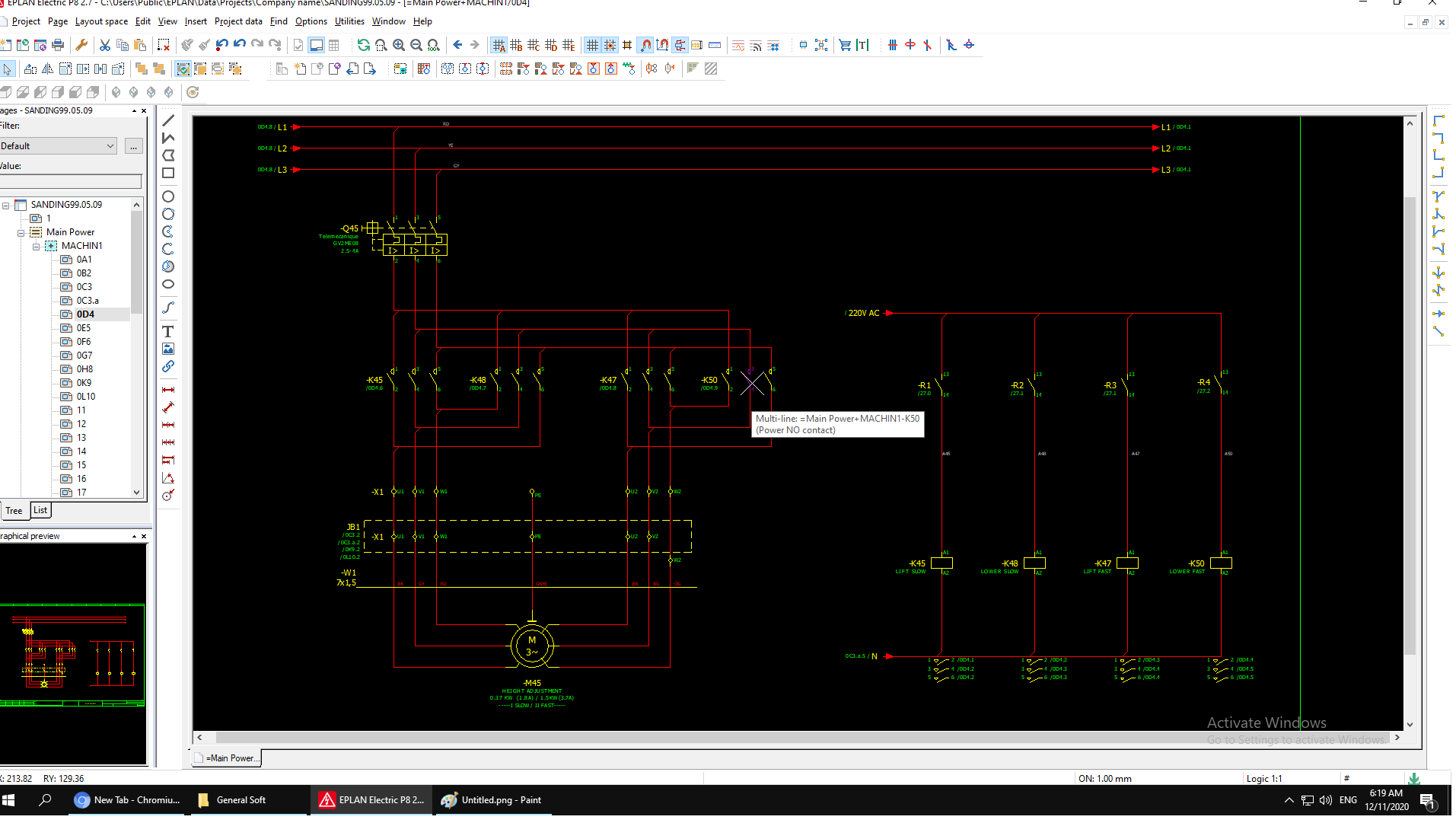

یکی از ابزارهای اصلی این شرکت نرم افزار eplan p8 می باشد که توسط آن می توان به رسم مدارهای الکترونیکی و همچنین نقشه کشی های مختلف در زمینه برق و صنعت پرداخت. این نرم افزار با داشتن تعداد بسیار زیادی از ابزارهای کاربردی در زمینه برق توانسته به یکی از محبوب ترین برنامه های طراحی در زمینه الکترونیک تبدیل شود و در پروژه های صنعتی بسیار محبوب باشد. یکی از ویژگی های اصلی این نرم افزار استفاده آن در طراحی و راه اندازی کارخانه های مختلف و تاسیسات تازه ساز می باشد که می تواند راندمان کاری را بالا برده و باعث کاهش هزینه های برق رسانی میشود.
.
.
.
آموزش نقشه کشی برق و تهیه مدارک برق توسط نرم افزار ePLAN به صورت فشرده انجام میشود.
.
آدرس: رشت بلوار امام خمینی 09119441059 - مهندس گلچین
.
"یوفر"مهندس مشاوری بود که در جنگ دوم جهانی برای ارتش آمریکا کار میکرد و روش او بعد از وی، بنام خودش به ثبت رسید.
.
تکنیکی که یوفر پیشنهاد کرد، برای مکانهایی بود که سفرههای زیرزمینی آب در دسترس نبود، عمدتاً کم باران یا بی باران بود و در عین حال سیستمهای برق به زمین خوب با امپدانس کم محتاج بودند. سایتهای مورد نظر، بیشتر انبارهای بمب، غارهای مهمات زیرزمینی واقع در صحرای آریزونا و ناحیه Flagstaff بودند.
اساس کار یوفر، اگر در مراحل ابتدائی ساختمان باشد، بسیار ساده، اثرگذار و ارزان است.
.
.
محسنات سیستم زمین یوفر بر اساس مشخصات ذاتی بتن استوار است. بتن آب را زود به خود جذب میکند و دیر از دست میدهد. مشخصات معدنی بتن (آهک و غیره) و PH .
درونی آن نمایانگر این موضوع است که بتن، توانایی آزادسازی یون بالایی دارد که خود سبب تسهیل جریان برق است. خاک اطراف بتن، تحریک میشود و در نتیجه PH خاک .
.
هم بالا میرود که نهایتاً مقاومت الکتریکی مخصوص خاک در مناطق کویری و صحرا را که عددی در حدود ۱۰۰۰mΩ است تا حد مطلوبی پائین میآورد. رطوبت موجود (بتن .
رطوبت را بسیار سطحی از دست میدهد) توأم با خاک تحریک شده (PH بالا رفته) مسیر بسیار روانی برای تخلیه جریانهای صاعقه و انرژیهای الکتریکی به زمین فراهم میکند.
.
تکنیک یوفر که از ابتدای ساخت و ساز، در فونداسیون ساختمان قابل اجرا است، در فونداسیونهای غارهای مهمات و بمب، فونداسیون دکلهای مخابراتی و رادیوئی و امروزه .
نیز ماهوارهای و موبایل و فونداسیون سیمهای مهاری دکلها، چراغهای روشنایی و ... کاربرد فراوان و اساسی دارد.
.
.
باید در نظر داشت که بخاطر فاکتور PH بالای بتن (+۷ PH)، استفاده از سیم مسی درون فونداسیون به عنوان سیستم زمین یوفر، باعث میشود که بتن پوسته پوسته شود، .
ترک بخورد و مقاومت مکانیکی خود را از دست بدهد؛ اما استفاده از آرماتورهای موجود در بتن به عنوان سیستم زمین بسیار مناسب میباشد، بدیهی است استفاده از سیم .
مسی که به شبکه آرماتور به طور محکم بسته و از کوتاهترین مسیر به خارج از بتن هدایت شود، هیچگونه مشکلی ایجاد نمیکند.
.
کمترین اندازه، آرماتورهای اضافی که باید در سیستم ارتینگ به روش "یوفر" در نظر گرفته شود به عوامل زیر بستگی دارد:
.
۱) نوع بتن، اجزاء تشکیل دهنده آن، وزن مخصوص، مقاومت مکانیکی و مقدار فاکتور PH و ....
.
۲) مقدار سطحی از بتن که در تماس با خاک است.
.
۳) مقاومت مخصوص خاک و مقدار آب موجود در آن.
.
۴) اندازه و طول شبکه آرماتورها، سیمهای درون آنها یا ورق موجود در بتن.
.
۵) مقدار جریان ضربه صاعقه.
.
محسنات سیستم زمین یوفر بر اساس مشخصات ذاتی بتن استوار است. بتن آب را زود به خود جذب میکند و دیر از دست میدهد. مشخصات معدنی بتن (آهک و غیره) و PH .
درونی آن نمایانگر این موضوع است که بتن، توانایی آزادسازی یون بالایی دارد که خود سبب تسهیل جریان برق است. خاک اطراف بتن، تحریک میشود و در نتیجه PH خاک .
هم بالا میرود که نهایتاً مقاومت الکتریکی مخصوص خاک در مناطق کویری و صحرا را که عددی در حدود ۱۰۰۰mΩ است تا حد مطلوبی پائین میآورد. رطوبت موجود (بتن .
رطوبت را بسیار سطحی از دست میدهد) توأم با خاک تحریک شده (PH بالا رفته) مسیر بسیار روانی برای تخلیه جریانهای صاعقه و انرژیهای الکتریکی به زمین فراهم میکند.
.
تکنیک یوفر که از ابتدای ساخت و ساز، در فونداسیون ساختمان قابل اجرا است، در فونداسیونهای غارهای مهمات و بمب، فونداسیون دکلهای مخابراتی و رادیوئی و امروزه نیز ماهوارهای و موبایل و فونداسیون سیمهای مهاری دکلها، چراغهای روشنایی و ... کاربرد فراوان و اساسی دارد.
باید در نظر داشت که بخاطر فاکتور PH بالای بتن (+۷ PH)، استفاده از سیم مسی درون فونداسیون به عنوان سیستم زمین یوفر، باعث میشود که بتن پوسته پوسته شود، .
ترک بخورد و مقاومت مکانیکی خود را از دست بدهد؛ اما استفاده از آرماتورهای موجود در بتن به عنوان سیستم زمین بسیار مناسب میباشد، بدیهی است استفاده از سیم .
مسی که به شبکه آرماتور به طور محکم بسته و از کوتاهترین مسیر به خارج از بتن هدایت شود، هیچگونه مشکلی ایجاد نمیکند.
.
کمترین اندازه، آرماتورهای اضافی که باید در سیستم ارتینگ به روش "یوفر" در نظر گرفته شود به عوامل زیر بستگی دارد:
.
۱) نوع بتن، اجزاء تشکیل دهنده آن، وزن مخصوص، مقاومت مکانیکی و مقدار فاکتور PH و ....
.
۲) مقدار سطحی از بتن که در تماس با خاک است.
.
۳) مقاومت مخصوص خاک و مقدار آب موجود در آن.
.
۴) اندازه و طول شبکه آرماتورها، سیمهای درون آنها یا ورق موجود در بتن.
.
۵) مقدار جریان ضربه صاعقه.
.
منبع: https://barghnews.com
.
