به نیروی بدنی اعمال شده بر روی یک جسم فشار می گوییم.
این نیرو عمود بر سطح اشیا در واحد سطح اعمال می شود.
فرمول اصلی فشار F/A (نیرو در واحد سطح) است.
واحد فشار پاسکال (Pa) است.
انواع فشارها عبارتند از:
در واقع به میزان فشار حقیقی که در هر نقطه به جسم وارد می شود فشار مطلق می گویند که
این میزان باید نسبت به شرایط «خلأ مطلق» (absolute vacuum) سنجیده شود.
به فضایی که هیچ ماده ای در آن وجود ندارد یا فشار آن بسیار پایین تر از فشار اتمسفر باشد، به طوری که می توان آن را نادیده گرفت و
هرگونه ذرات موجود در فضا هیچ تاثیری در فرآیندهای انجام شده در آن نگذارد، خلاء گفته می شود و
واحد اندازه گیری آن پاسکال نام دارد.
چنین شرایطی را می توان با استفاده از پمپ خلاء و خارج نمودن هوا از آن، یا تقلیل فشار با استفاده از جریان سریع مایعات، همانند اصل برنولی به وجود آورد.
در سنسورهای فشار، اندازه گیری فشار همواره بر اساس یک فشار مرجع (Reference Pressure) انجام می شود.
بر این اساس سنسورهای فشار بر سه دسته Absolute، Gauge و Differential تقسیم بندی می شود.
در سنسورهای فشار مطلق، خلا به عنوان مرجع اندازه گیری در نظر گرفته می شود.
بنابراین این دسته از سنسورها همیشه اختلاف فشار میان فرآیند و خلا را اندازه گیری می کنند.
در اندازه گیری های انجام شده در فشار مطلق از صفر مطلق به عنوان نقطه مرجع خود استفاده می کنند.
بهترین مثال برای اندازه گیری فشار مرجع مطلق، اندازه گیری فشار فشارسنج است.
به منظور تولید یک سنسور فشار مطلق، تولید کننده خلاء بالایی را در پشت دیافراگم سنجش قرار می دهند.
بنابراین اگر اتصال روند انتقال دهنده فشار مطلق به هوا را باز کنید، فشار واقعی فشارسنج را می خوانید.

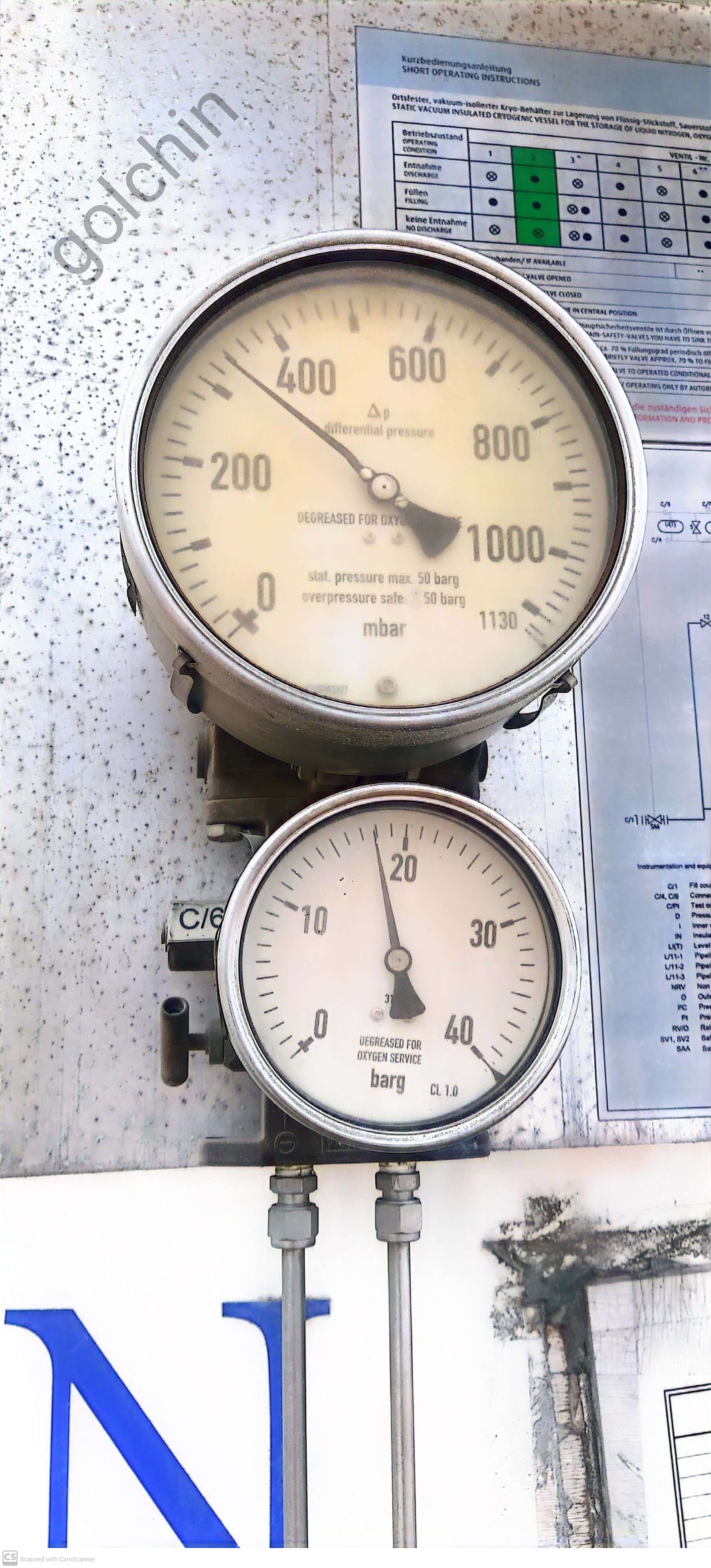

هرگاه فشار (جو) اتمسفر را مرجع برای اندازه گیری فشار سیستم در نظر بگیریم، فشار به دست آمده را فشار نسبی می گویند.
فشار سنج، فشار نسبت به فشار اتمسفر است و آن چه که اندازه می گیرد در واقع همان فشار نسبی می باشد.
فشار سنج برای فشارهای بالاتر از فشار اتمسفر مثبت و برای فشارهای زیر آن منفی است.
ادامه نوشته

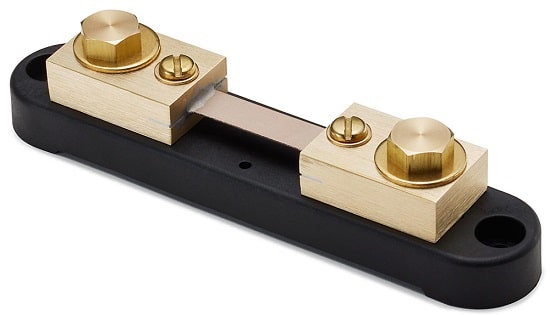

مقاومت شنت یک نوع مقاومت الکتریکی است که به صورت موازی با یک بخش از مدار قرار میگیرد و جریان الکتریکی را از آن بخش به سمت خود جذب میکند.
هدف از استفاده از مقاومت شنت این است که با اندازهگیری ولتاژ روی مقاومت، بتوان جریان مدار را محاسبه کرد.
این قطعه معمولاً مقدار اهمی کمی دارد تا افت ولتاژ روی آن کم باشد و تاثیر زیادی بر روی جریان مدار نداشته باشد.
ادامه نوشته
